円筒内面検査装置 NOZOCシリーズ

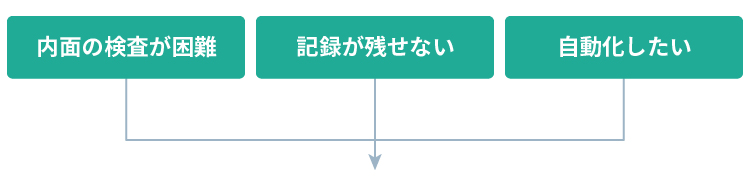

こんな問題はありませんか?

NOZOCシリーズなら、これらの問題を全て解決できます!!

NOZOCシリーズによって
検査できるワーク例

その他、個別のワークにつきましては、お問い合わせください。

  • シリンダブロック
    シリンダブロック
  • モーター関連部品
    モーター関連部品
  • ショックアブソーバー(ゴム)
    ショック
    アブソーバー
    (ゴム)
  • トランスミッション関連部品
    トランス
    ミッション
    関連部品
  • 泊圧関連部品
    油圧関連部品
  • 樹脂ボトル
    樹脂ボトル
  • 軸受
    軸受
  • 無給油ブッシュ
    無給油ブッシュ

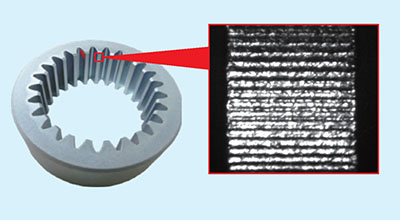

  • インターナルギア
    インターナルギア

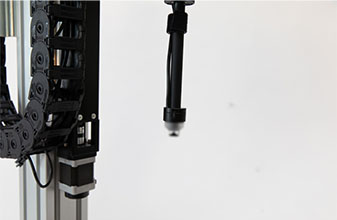

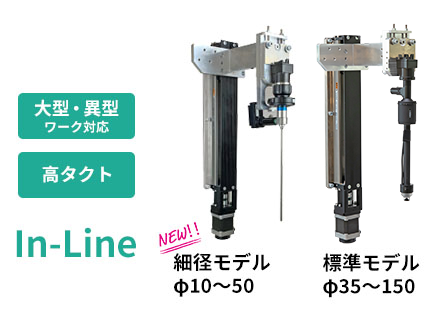

NOZOC-L ユニット型

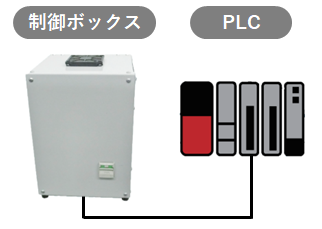

NOZOC-Lは検査の際にワークを回転させる必要がないため、回転させるのが困難なワークに対しても検査を行うことが可能です。小型軽量で外部制御が可能であるため、ラインに組み込んで省人化を実現できます。

製品特徴

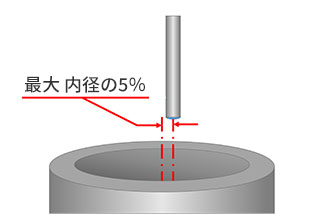

  • POINT 1 ラフな位置決めで測定可能

    ワーク中心位置精度は、撮像対象の内径の5%
    例:Φ10の場合、0.5mm

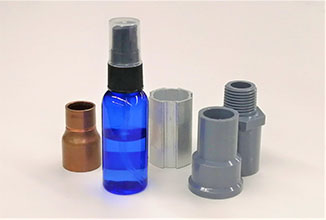

  • POINT 2 さまざまな素材に対応

    金属だけでなく、樹脂やガラス、木材など、さまざまな素材に対応可能

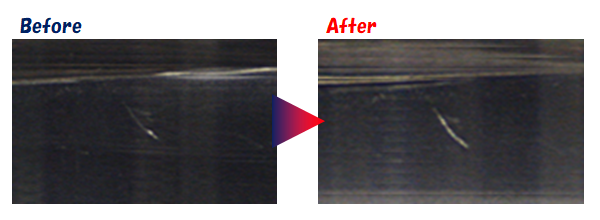

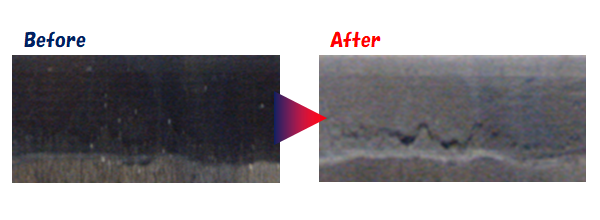

  • POINT 3 複数光源

    複数の照明を利用することにより、ワーク毎に最適な照明環境を実現
    (標準モデルのみ)

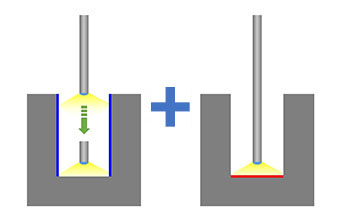

  • POINT 4 側面と下面の検査が1度に可能

    側面だけでなく、下面の検査も可能。通常2工程に分かれる検査を1台で実現
    (細径モデルのみ)

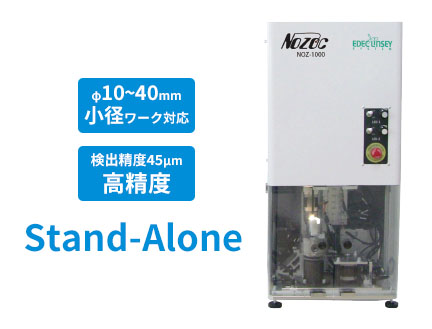

NOZOC-S 据置型

分解能4.5㎛という高画質撮像により、品質保証などで高精度な検査を行うことが可能。ワークの抜き取り検査やワーク試作時の確認に役立ちます。据え置きタイプなので、他装置の設定などが不要。

製品特徴

  • POINT 1 高解像度画像による検査

    ラインスキャン方式で、ワーク径によらず4.5㎛という高分解能で高画質な画像を撮像可能。細かい切削跡まで撮像することができます。

製品仕様

モデル名 NOZOC-L NOZOC-S
型式 NZL-2002-DB NZL-1000-AA NZL-1001-AA NOZ-1000
対象ワークサイズ 内径 Φ10~50mm Φ35~150mm
※同軸照明のみΦ20~
Φ45~150mm
※同軸照明のみΦ30~
Φ10~40mm
外形 制限なし Φ12~50mm
深さ ~150mm ~140mm※1 ~200mm※1 5~160mm
重量 制限なし ~3kg

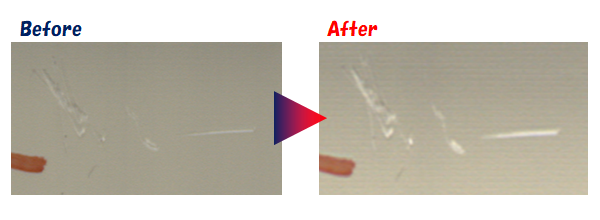

ソフトウェア機能 キズ・打痕・巣などの表面欠陥検査
各種測定(面積、サイズ、ピッチ、色)

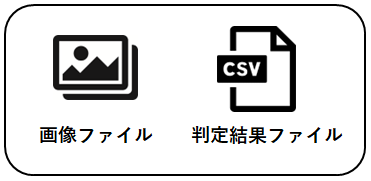

円筒内面の画像表示、画像保存
  • ※1:条件により異なります。
  • ※2:高精度モードでの値。
  • 本仕様は2021年4月現在の内容です。本内容は予告無く変更する場合があります。
