汎用バラ部品フィーダー
 BARAC(バラック)

決まった供給形態を持たないバラ部品を供給するフィーダーです。
部品ごとの専用設計部を持たず、高い汎用性を実現しています。
従来のボールフィーダーや振動フィーダーに比べて安価で、
さらに平面上で部品をバラすタイプのフィーダーの中でも、
最安クラスの価格を実現しました。

階段式のホッパー付タイプと
ステージ単体タイプをご⽤意しています。

部品バラシの可否テスト、テスト機貸出など、お気軽にご相談ください。

BARAC
一体型タイプ

画像処理との組み合わせでバラ部品のロボットピッキングを可能にする汎用バラ部品フィーダーです。

製品特徴

  • POINT 1:高い汎用性を実現する供給ステージ

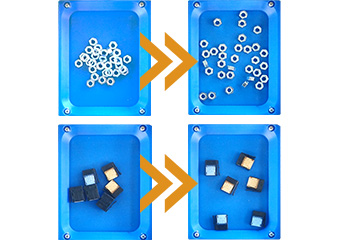

    必要な時だけワークに振動を与えて、ピックアップ可能な姿勢を作ります。
    重なったワークをバラしたり、ワークを反転させることも可能です。

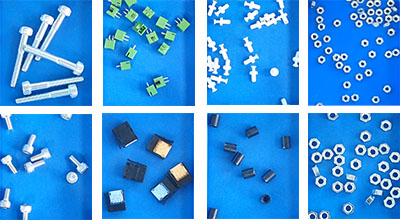

  • POINT 2:多種多様なワークに対応可能

    フィーダーの部品交換不要で、様々な形状のワークに対応します。

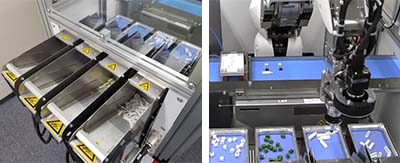

  • POINT 3:設置幅100mmのコンパクト設計

    コンパクトなので、限られたスペースに複数のフィーダーを設置可能です。
    ⼯程⾯積を縮小し、省スペース化に貢献します。

  • POINT 4:高い汎用性を低価格で実現

    一般的なボウルフィーダー、振動フィーダーに比べて低価格を実現します。
    コンパクトボディを活かした多列配列時にもコストを抑えることが可能です。
    ※価格については各商社にお問い合わせください。

製品仕様

型式 BRC-1010-AA
寸法(W×H×D) 94mm × 333mm × 563mm
重量 8.3kg
電源 DC24V±10%
消費電力 6.9W(max)(290mA以下)
外部入力 3点(異常リセット/供給信号/バラシ信号)
外部出力 2点(フィーダー正常/完了信号)
LED表示 2点(緑:正常状態、赤:エラー状態)
入出力仕様 NPN
供給エア圧力 0.4~0.6(推奨0.5)MPa(配管サイズ Φ6)
容量 700cc
供給タクト※1 ワーク送供給動作:4秒(1指令あたり)
ワークバラシ動作:2.5秒(1指令あたり)
適合ワーク※2 推奨部品サイズ
  • ・厚み1.0㎜以上の製品
  • ・60㎜×15㎜×15㎜(縦×横×高)120g以下
  • ・摩擦係数の高い部品でないこと
  •  (NG:ゴムパッキン、チューブなど)
  • ・粘着性がないこと
  • ※1:ワークによって異なるため、参考値となります。
    ワークを送付いただき、トライアルによる確認をいただくことも可能です。
  • ※2:上記条件から外れる部品の対応可否については弊社までお問い合わせください。

BARAC
ステージ単体タイプ

大好評BARACの”ステージ部分のみ”を分離しました。
また、従来サイズのステージに加えて、新たに大型ステージをラインアップしました。
他のホッパーとの組合せの自由度、対応部品サイズの拡大など、最大の特徴である汎用性をより高くしています。

製品特徴

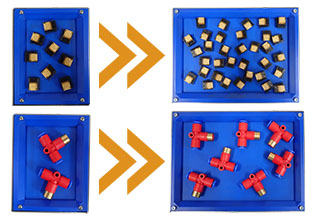

  • POINT 1:面積3.2倍の大型ステージ

    従来のBARACに対して、大型ステージは面積を約3倍にしました。より大型の部品を供給可能になり対応の幅が広がります。
    またステージ上で、より多くの部品をバラせるため、ピックアップ可能な部品数が増えることで、サイクルタイムの向上も期待できます。

  • POINT 2:多様なホッパーと組合せ可能

    ステージ単体なので、ベルト式・振動式などさまざまなホッパーと組み合わせることが可能となり、より多くの部品種に対応できるようになりました。
    また、大型ホッパーと組み合わせることで部品補給間隔を延ばすことも可能です。

  • POINT 3:高い汎用性を持つステージ形状はそのまま継承

    従来のBARACと同様、フィーダーの部品交換無しでさまざまな部品に対応可能です。
    もちろん、固まった部品のバラしから部品の反転までエアーの調整で対応できます。

製品仕様

標準サイズ

型式 BRC-2010-XA
寸法(W×H×D) 97.6mm × 200mm × 158mm
重量 2.2kg
供給エア圧力 0.4~0.6MPa
電源 DC24V±10%
消費電力 0.8W(max)(40mA以下)

大型サイズ

型式 BRC-2020-XA
寸法(W×H×D) 198mm × 200mm × 186.5mm
重量 4.1kg
供給エア圧力 0.4~0.6MPa
電源 DC24V±10%
消費電力 0.8W(max)(40mA以下)
