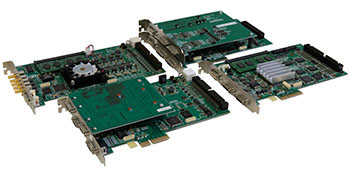

フレームグラバーボード

フレームグラバーボードとは、画像入力ボードのことで、弊社の製品は、高速画像取り込みや、複数カメラ接続に適しております。
通信規格はCoaXPress、カメラリンクI/Fに対応しています。

カスタムサービス
Custom service

弊社ではお客様のご要望にあわせた下記製品の特注品設計やOEMも承っております。
ぜひお気軽にお問い合わせください。

製品特徴

  • EDCap-CX

    CoaXPress 規格Ver1.1に対応した CXP6×4
    25Gbpsの超高速画像データ入力を実現

    • CoaXPress対応
    • PCI Express Gen2×8
    • PoCXP
    • CXP-6×4
  • MUCap-HD4eH

    最大転送速度1.5GB/s PCIe1スロットで4カメラ
    接続可能になり、低コスト省スペースを実現

    • CameraLink対応
    • PCI Express Gen2×4
    • PoCL/SafePower
    • Base mode
      Base×4/Medium×2/Medium×1+Base×2
    • Full mode
      Base×1/Medium×1/Full×1/80bit(Deca)×1+Base×2/Medium×1
  • EDCap-CLeH

    最大転送速度は850MB/sでFPGAを使ったカスタム画像処理にも対応

    • CameraLink対応
    • PCI Express Gen2×4
    • PoCL/SafePower
    • Base×1/Medium×1/Full×1/80bit(Deca)×1
  • MUCap-HD4e

    4つのBaseコンフィグレーションカメラを接続

    • CameraLink対応
    • PCI Express Gen1×4
    • PoCL/SafePower
    • Base×4

スペック一覧

4Linkで最大25Gbpsの
転送が可能な
ハイエンドモデル
FPGAを使った
カスタム画像処理
対応モデル
PCIe1スロットで
4カメラ接続
4種類のBaseカメラを
接続可能
型式 EDCap-CX EDCap-CLeH MUCap-HD4eH MUCap-HD4e
カメラ I/F CoaXPress 1.1 PoCXP対応 CameraLink PoCL SafePower対応 CameraLink PoCL SafePower対応
ポート CXP-6(6.25Gbps) x 4 Base x1/Medium x1/
Full x1/80bit(Deca)x1
【Mode1】
Base x4/Medium x2/Medium x1+ Base x2

【Mode2】
Base x1/Medium x1/Full x1/80bit(Deca)x1 + Base x2/Medium x1
Base x 4
ブラケットコネクタ DIN 1.0/2.3 x4(カメラ用)
DIN x 1(使用不可)
MDR14ピンx1(I/O用)
SDR26ピン x2(カメラ用)
MDR14ピン x2(I/O用)
SDR26ピン x4(カメラ用) SDR26ピン x4(カメラ用)
MDR14ピン x2(I/O用)
ホストバス I/F PCI Express x 8(Gen2) PCI Express x 4(Gen2) PCI Express x 4(Gen2) PCI Express x 4(Gen1)
ROI
(最大32個)
オンボードメモリ DDR3-SODIMM
標準1GB 最大4GB
1GB
DDR3-SODIMM(拡張用)
標準1GB 最大4GB
512MB
オンボード処理 LUT(4ch) ベイヤー変換/LUT(2ch) LUT(4ch)
FPGA画像処理(カスタム対応) ×
外部入出力
  • ・汎用TTL 32点
  • ・EIA-422 入力4点、出力4点
  • ※トリガシャッタ、エンコーダ、照明制御に使用可能
  • ・汎用TTL 32点
  • ・EIA-422 入力5点、出力2点
  • ※トリガシャッタ、エンコーダ、照明制御に使用可能
  • ・汎用TTL 16点
  • ・EIA-422 入力7点、出力4点
  • ・フォトカプラ 入力2点、出力 2点
  • ※トリガシャッタ、エンコーダ、 照明制御に使用可能
  • ・汎用TTL 16点
  • ・EIA-422 入力4点(トリガシャッタ専用)
  • ・EIA-422 出力4点(照明制御専用)
  • ・EIA-422 入力3点(エンコーダ専用)
基板サイズ[mm] 111mm×182mm 111mm×167mm 111mm×167mm
対応OS(Windows) Windows XP、Vista、7、10(32/64bit) Windows 7、10(32/64bit) Windows 7(32/64bit)
対応ソフトウェア HALCON HALCON、VisionPro HALCON、VisionPro
ベゼル面
  • ※1:条件により異なります。
  • ※2:高精度モードでの値。
  • 本仕様は2021年4月現在の内容です。本内容は予告無く変更する場合があります。
